Kalibrace bezdrátového detektoru otřesu nebo náklonu s magnetickým kontaktem JA-152SHM

Navigace

U tohoto výrobku pro správnou funkci magnetického detektoru a funkce detekce cizího magnetického pole (magnetického kontaktu) musí dojít ke kalibraci, kterou Vám v následujících bodech popíšeme.

POTŘEBNÉ VYBAVENÍ


Ústředna systému
JA-103K nebo JA-107K


Rádiový Modul
JA-111R


Bezdrátový detektor
otřesu nebo náklonu
s magnetickým kontaktem
JA-152SHM


*Všechny prvky musí mít aktuální firmware a být naučeny do systému dle manuálů.

Upozornění:
  • Pro správný průběh kalibrace detekce magnetu (i detekci cizího magnetického pole) je nutné mít detektor nainstalovaný na finálním podkladu! Kalibraci nelze provádět v ruce nebo na stole!
  • U tohoto typu magnetu berte v potaz kvalitu dveří oken/dveří kdy v rámci ročních období nemusí být poloha totožná, u těchto typů oken/dveří doporučujeme používat magnet JA-150M.
  • Kalibrace musí být pro správnou funkci magnetu provedena vždy (načtení polohy zavřeno a otevřeno) při první instalaci!

KALIBRACE

Kalibrace magnetu přímo z detektoru:

  1. Systém uveďte do servisního režimu.
  2. Aktivujte sabotážní kontakt a do 5s jej zklidněte. Dojde k pravidelnému dvojbliku červené LED.
  3. Proveďte otevření dveří/okna signalizováno rychlým blikáním červené LED a do 4s dveře/okno zavřete. Stav červené LED se vrátí k pomalému blikání.
  4. Následně proveďte otevření a ihned uzavření okna/dveří.
  5. Uložení kalibrace je signalizováno jedním dlouhým bliknutím červené LED.

Kalibrace magnetu pomocí sw F-Link:

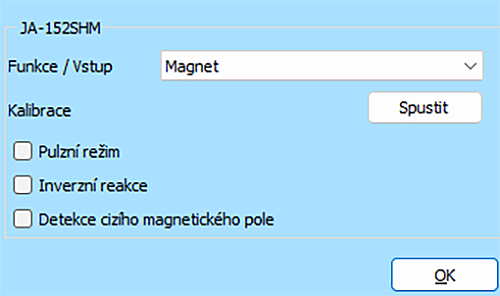

  1. Otevřete vnitřní nastavení detektoru a na druhé pozici nastavte funkci Magnetu, svit žluté LED signalizuje připravenost na kalibraci = navázáno spojení. Tento svit vás doprovází celým procesem. Pokud žlutá LED nesvítí, aktivujte detektor.
  2. Spusťte kalibraci pomocí tlačítka.
  1. Po krátké chvíli se dvojblikem červené LED detektor přepne do režimu kdy je připraven ke kalibraci
  2. Proveďte otevření dveří/okna signalizováno rychlým blikáním červené LED a do 4s dveře/okno zavřete. Stav červené LED se vrátí k pomalému blikání.
  3. Následně proveďte otevření a ihned uzavření okna/dveří.
  4. Uložení kalibrace je signalizováno jedním dlouhým bliknutím červené LED.

Popis stavů blikání při kalibraci:

  • Zhasnutá LED = detektor čeká na navázání spojení. Pro pokračování aktivujte magnet (otevření a zavření okna/dveří).
  • Svit žluté LED = detektor navázal spojení. Pro pokračování spusťte kalibraci.
  • Svit žluté LED + pravidelný dvojblik červené LED = detektor je připraven k zahájení kalibrace. Pro pokračování aktivujte magnet.
  • Svit žluté LED + rychlé blikání červené LED = kalibrace detektoru po dobu cca 4 s. Prosím zklidněte magnetický detektor do těchto 4 s.
  • Svit žluté LED + pomalé blikání červené LED = detektor je připraven ke kalibraci. Pro pokračování aktivujte detektor otevřením a zavřením okna/dveří. Potvrzení kalibrace detektoru bude signalizováno svitem červené LED cca 1 s.
